Gestaltung

DXF-Layer, die Ihre CAD-Software versteht

Die Layer eines Projekts gliedern die DXF-Datei: Jedes Objekt legt seine Schnittlinien, Ansichtslinien, Schraffuren und sein Symbol auf die von Ihnen gewählten Layer, mit deren Farbe, Linienstärke und Linientyp.

Wozu Layer dienen

Layer werden in die DXF-Datei geschrieben, wo Ihre CAD-Software sie anzeigt, friert, sperrt und plottet. In SVG und PDF wird jedes Objekt mit seinen eigenen Farben und Linienstärken gezeichnet, unabhängig von seinen Layern.

Layer 0 gehört der Anwendung: Jedes Projekt hat ihn, er kann nicht umbenannt, geändert oder gelöscht werden, und alles landet auf ihm, bis Sie einen anderen Layer wählen.
Die eigenen Layer des Projekts werden mit dem Projekt gespeichert und in seinen Konfigurationsdateien weitergegeben.
Ein aktiviertes ByLayer-Kästchen neben einer Farbe, einer Linienstärke oder einem Linientyp lässt die DXF-Datei den Wert des Layers statt des Objektwerts verwenden.

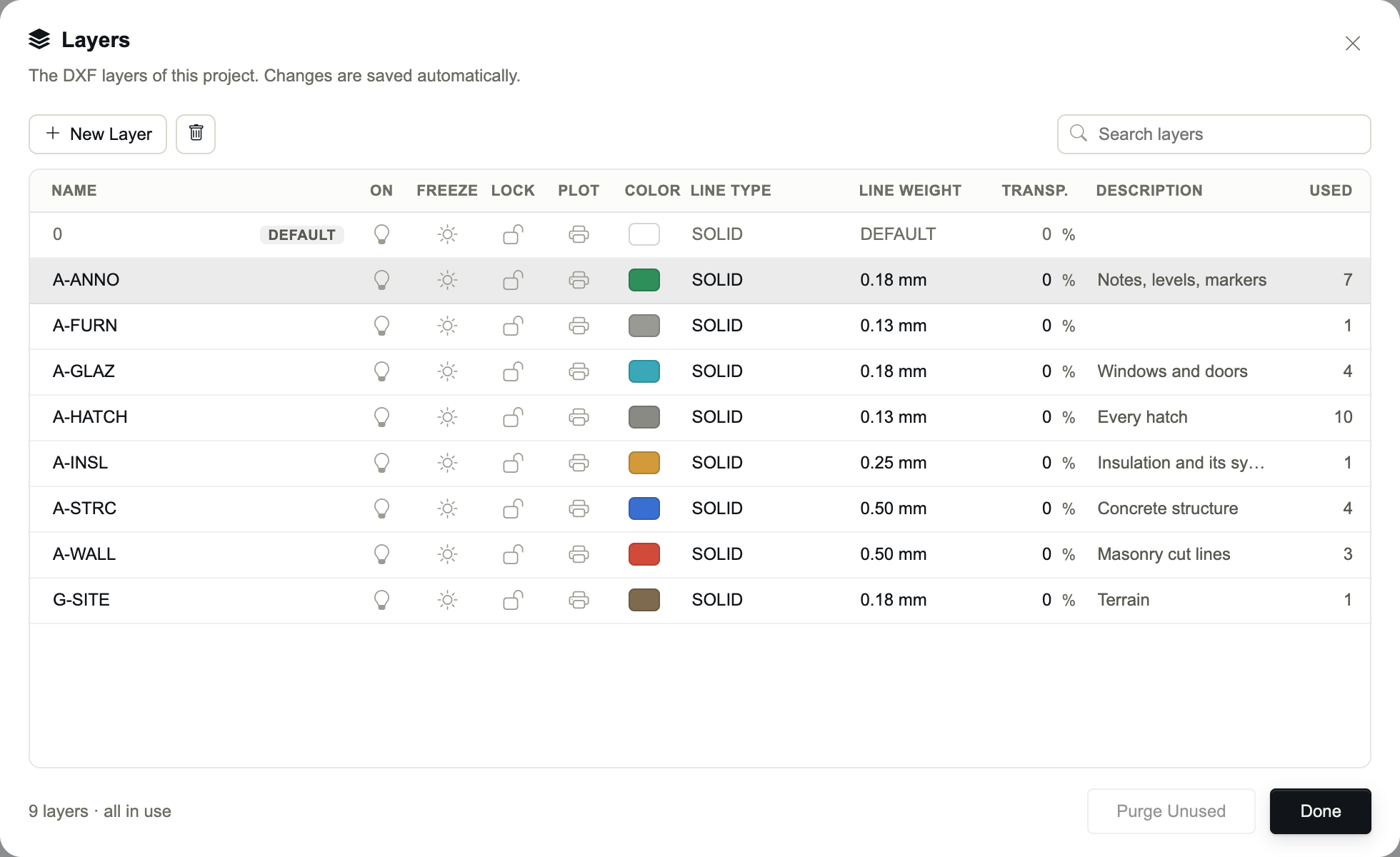

Die Bibliothek Layers

Das Werkzeug Layers unten rechts (auch im Menü) listet jeden Layer des Projekts in einer eigenen Zeile auf; jede Zelle lässt sich direkt bearbeiten.

Name: Doppelklick, Enter oder F2 zum Umbenennen. Namen sind eindeutig, unabhängig von Groß- und Kleinschreibung.
On / Freeze / Lock / Plot: Die Zustände des Layers in Ihrer CAD-Software: eingeschaltet, gefroren, gesperrt, geplottet.
Color: Die Farbe des Layers.
Line Type: Der Linientyp des Layers: ein Standardtyp oder ein eigener des Projekts.
Line Weight: Eine der Linienstärken von AutoCAD, von 0.00 bis 2.11 mm, oder DEFAULT.
Transp.: Die Transparenz des Layers.
Description: Eine Notiz zum Layer. Doppelklicken Sie, um sie zu schreiben.
Used: Wie viele Objekte, Darstellungen, Beschriftungen und Höhenkoten des geöffneten Modells den Layer verwenden. — bedeutet: keine.

New Layer fügt einen Layer namens Layer n hinzu; ist ein Layer ausgewählt, übernimmt der neue dessen Eigenschaften.
Wählen Sie mehrere Zeilen aus (⌘-Klick, Ctrl-Klick oder Shift-Klick): Ein Zustand, eine Farbe, ein Linientyp, eine Linienstärke oder eine Transparenz, die Sie in einer davon ändern, gilt für alle.
Das Papierkorbsymbol oder die Delete-Taste löscht die ausgewählten Layer; was sie verwendet hat, kehrt auf Layer 0 zurück.
Purge Unused löscht jeden Layer, den das geöffnete Modell nicht verwendet.

Layer zuweisen

Objects: Layer Settings (DXF) in den Objekteinstellungen: Cut Layer, Surf Layer, Hatch Layer, Cut Symbol und Block Layer unter Export as Block.
Section markers: Layer unter Section Marker Settings.
Annotations: Layer unter Annotation Settings.
Spot elevations: Layer unter Spot Elevation Settings.
Shadows: Layer unter Shadow Settings, für jede Darstellung.

Neben jeder Layer-Liste erstellt + einen neuen Layer und weist ihn sofort zu, das Stiftsymbol bearbeitet den ausgewählten Layer, das Papierkorbsymbol löscht ihn.
