المناظر والعلامات

المناظر، والعلامات التي تربط بينها

تأتي المناظر من النموذج. لكل منها إعداداته الخاصة، وتُرسم علامته في المناظر الأخرى، وتُنسَّق من علامة التبويب SECTIONS.

مناظر النموذج

المناظر هي مستويات القطع في النموذج (SketchUp)، أو مقاطع Occlusia فيه (Blender)، أو المساقط الأفقية والواجهات المُنشأة لملف IFC أو FBX. يحدد Active Section المنظر المرسوم؛ وتسرد علامة التبويب SECTIONS المناظر كلها.

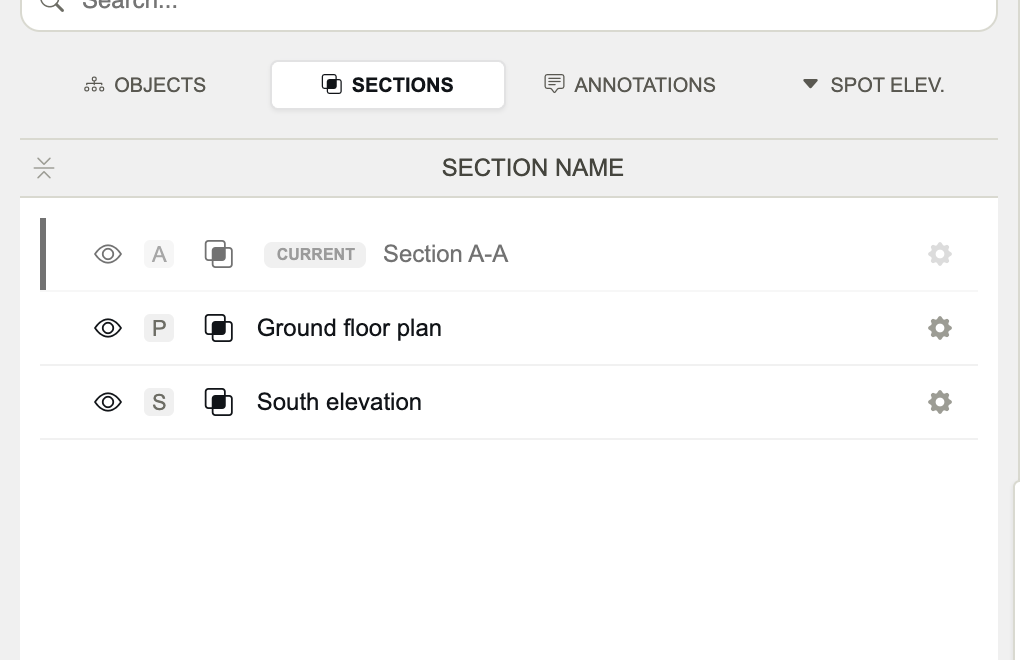

علامة التبويب SECTIONS: المقطع A-A، وهو الحالي؛ ومسقط الطابق الأرضي؛ والواجهة الجنوبية.

الحرف أو الرقم بجوار الاسم هو رمز المنظر، ويُحدَّد في النموذج.
المنظر الحالي مميَّز بعلامة، ولا يمكن تحريره أو إخفاؤه من هذه القائمة.
يحتفظ كل منظر بخياراته الخاصة في الظهور والظلال وإعداد صفحة PDF. والمناظر التي تتشارك اسمًا تتشارك هذه الإعدادات: امنح كل منظر اسمًا خاصًا به.

علامات المقاطع

تُرسم علامة المنظر — خط القطع والرأسان عند طرفيه — في المناظر الأخرى، ولا تُرسم أبدًا في منظرها: خط المقطع A-A في المسقط الأفقي، وخط المسقط الأفقي في المقطع.

مسقط الطابق الأرضي، تعبره علامة المقطع A-A. — مسقط الطابق الأرضي وقد عبرته علامة المقطع A-A.

افتح ترس المنظر في علامة التبويب SECTIONS لتنسيق علامته:

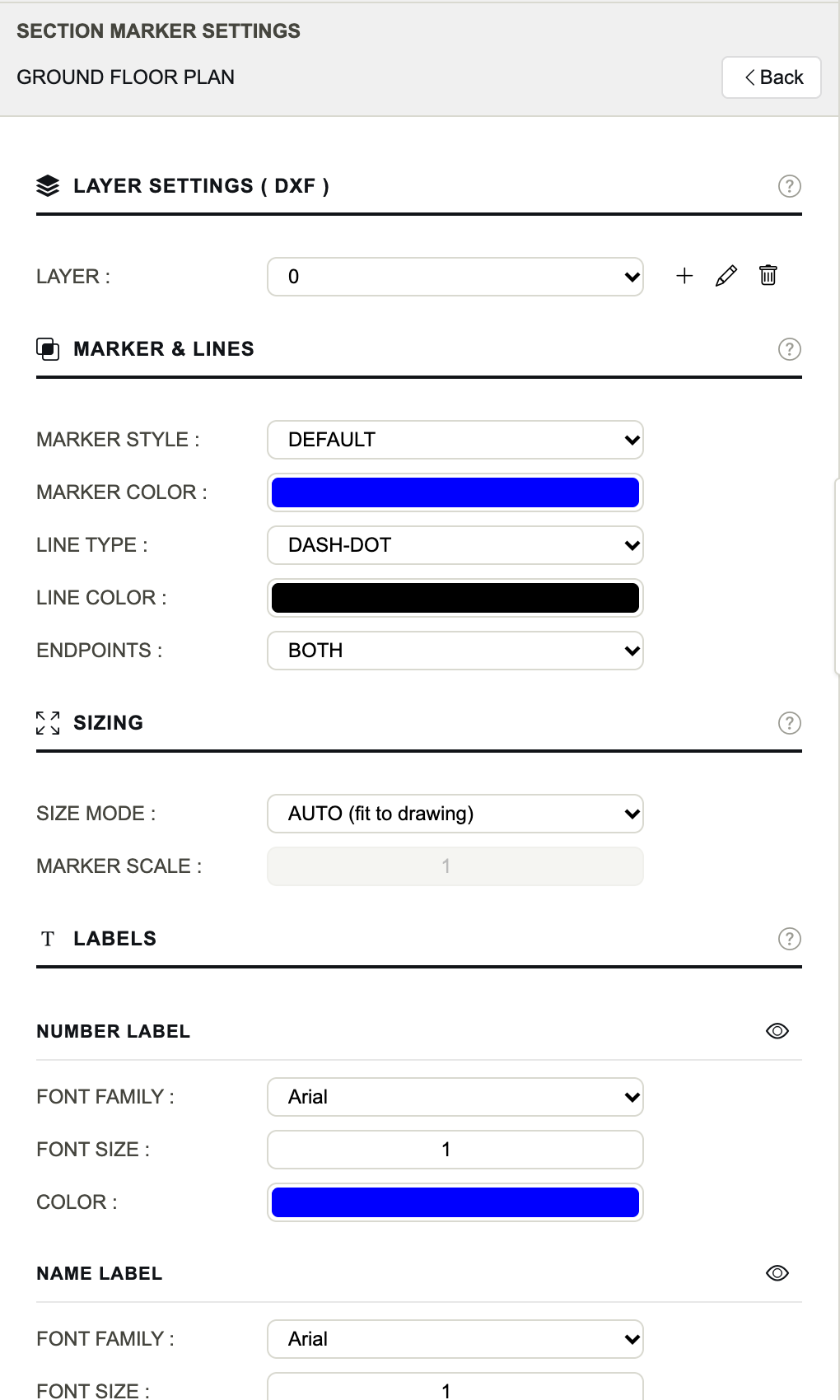

لوحة Section Marker Settings لمسقط الطابق الأرضي.

Layer: طبقة DXF الخاصة بالعلامة.
Marker Style: DEFAULT (قرص يحمل الرمز والاسم)، أو CLOSED ARROW، أو OPEN ARROW.
Marker Color: لون الرؤوس. الأزرق افتراضيًا.
Line Type / Line Color: نوع خط القطع (DASH-DOT افتراضيًا) ولونه. ويُرسم الخط بسماكة BOLD.
Endpoints: الأطراف التي تحمل رأسًا: BOTH أو START ONLY أو END ONLY أو NONE.
Size Mode: يلائم AUTO حجم العلامة مع حجم الرسم؛ ويحافظ MANUAL على حجم ثابت يحدده Marker Scale (من 0.25 إلى 4).
Number Label / Name Label: الرمز والاسم: لكل منهما عينه، وFont Family، وFont Size (معامل من 0.5 إلى 2 للحجم التلقائي)، وColor. ولا يرسم الاسمَ إلا النمطُ DEFAULT.
