خطوط تقول ما هو مقطوع وما هو مرئي

لكل كائن مجموعتان من الخطوط. ترسم Cut Line Settings محيطه حيث يقطعه مستوى المنظر؛ وترسم Surface Line Settings حوافه المرئية خلف المستوى. الرسم الواضح يجعل القطع الأبرز، ويُبقي المرئي أخف.

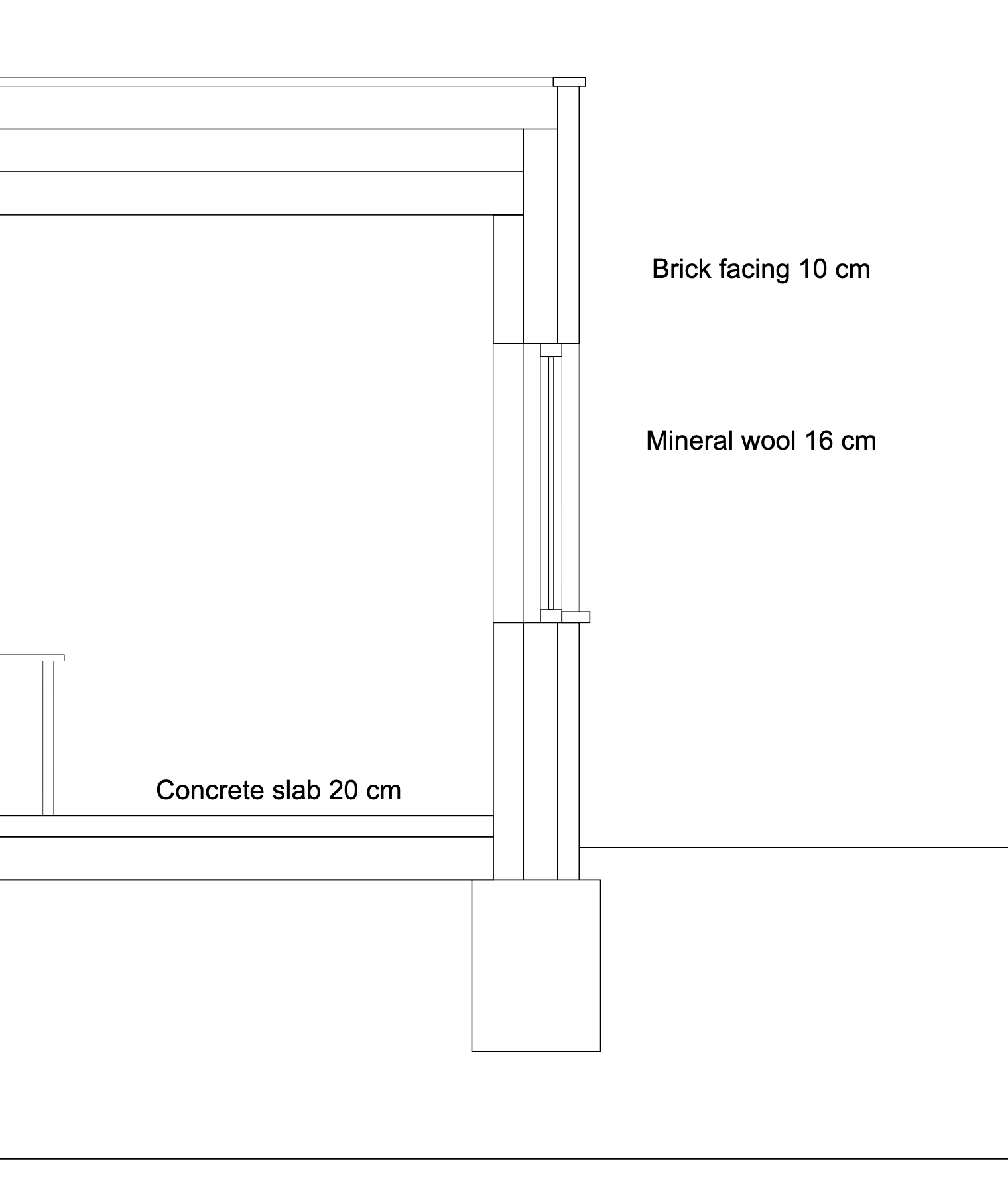

القيم الافتراضية

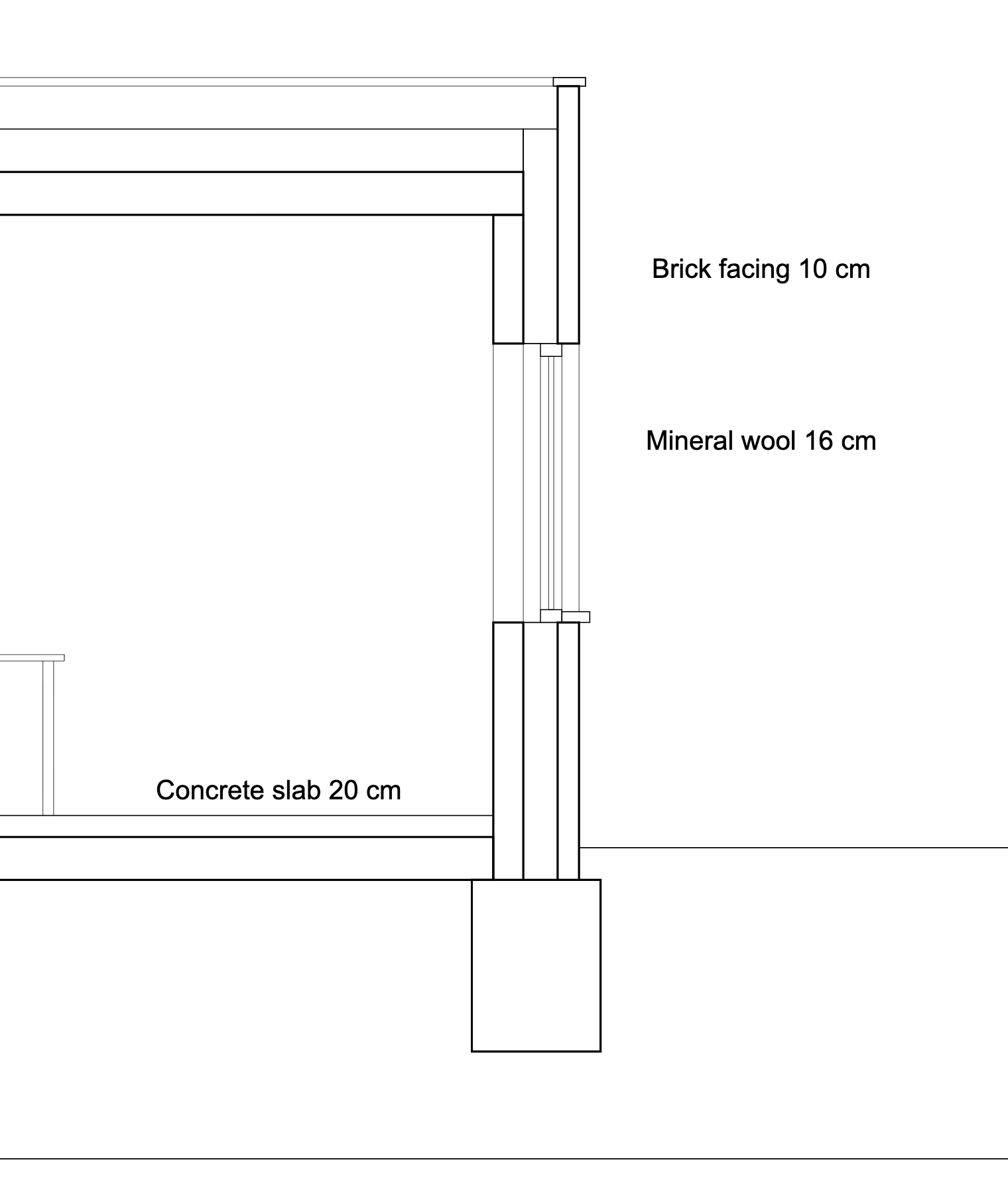

خطوط القطع BOLD

HAIRLINE

0.13 مم — القيمة الافتراضية لخطوط السطح والتهشيرات.

THIN

0.25 مم — القيمة الافتراضية لخطوط القطع.

MEDIUM

0.35 مم.

BOLD

0.50 مم.

HEAVY

0.70 مم.

ULTRA

1.00 مم.

في ملف DXF، تُكتب كل سماكة على أنها أقرب سماكة خط (lineweight) في AutoCAD. وعند تحديد ByLayer، يستخدم ملف DXF سماكة الطبقة بدلًا من سماكة الكائن؛ أما SVG وPDF فيرسمان دائمًا سماكة الكائن.

NONE

بلا خط: لا تُرسم خطوط القطع أو خطوط السطح للكائن. ويبقى كل ما عدا ذلك — فهو يظل يخفي ما خلفه، وتظل تعبئاته ورمزه مرسومة.

SOLID

خط متصل. الافتراضي.

DASHED

شرطات.

DOTTED

نقاط.

DASH-DOT

شرطات ونقاط: المحاور، والعناصر المخفية أو المهدومة.

LONG DASH

شرطات طويلة.

NONE هو الطريقة للإبقاء على تهشير مادة مقطوعة دون محيطها، أو لإزالة الخطوط المُسقَطة لكائن ما. مع NONE، تظهر الصفوف التي تنسّق الخط رمادية؛ وتعود قيمها عند اختيار نوع خط مرسوم.

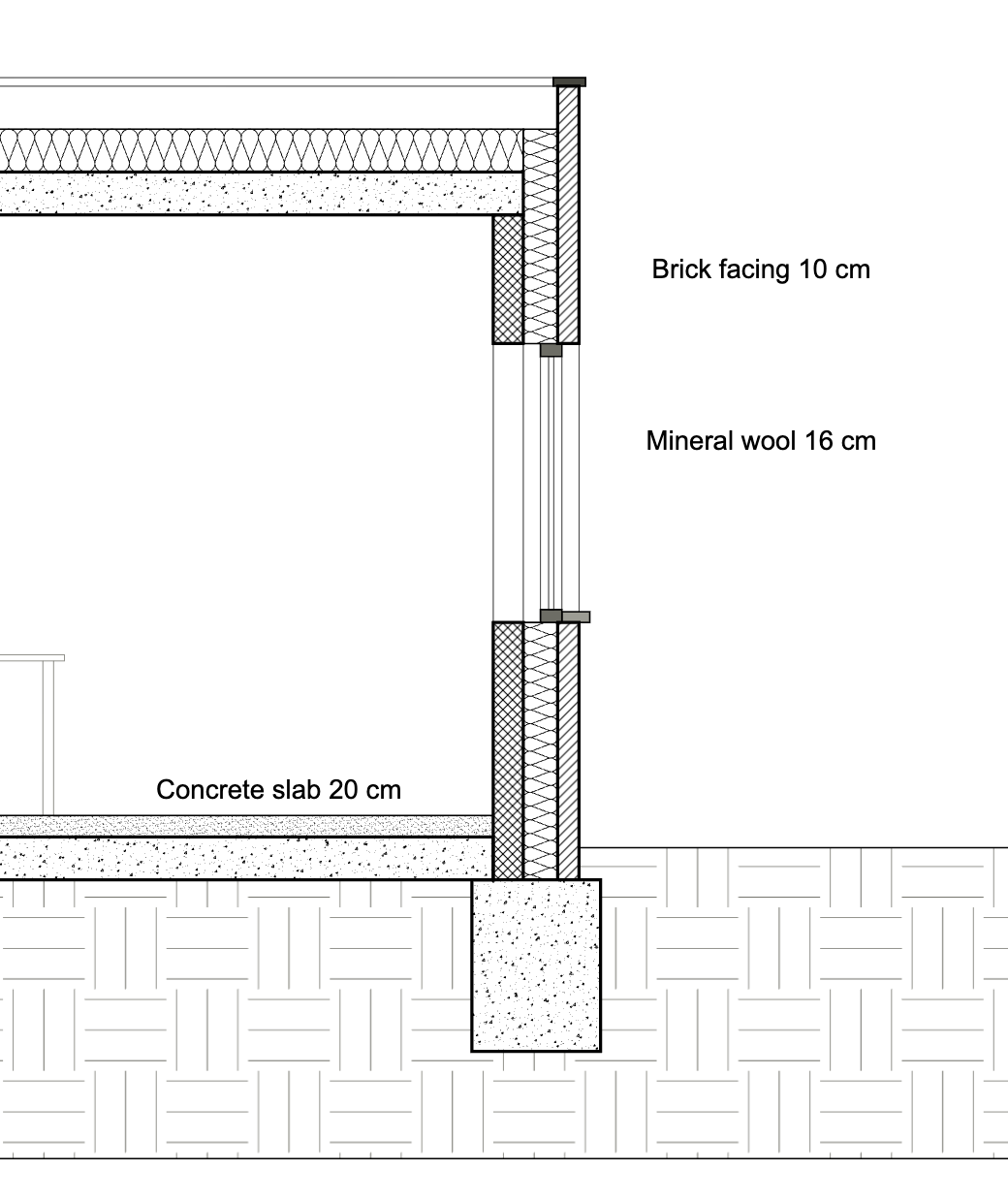

خط قطع الأرض الطبيعية SOLID

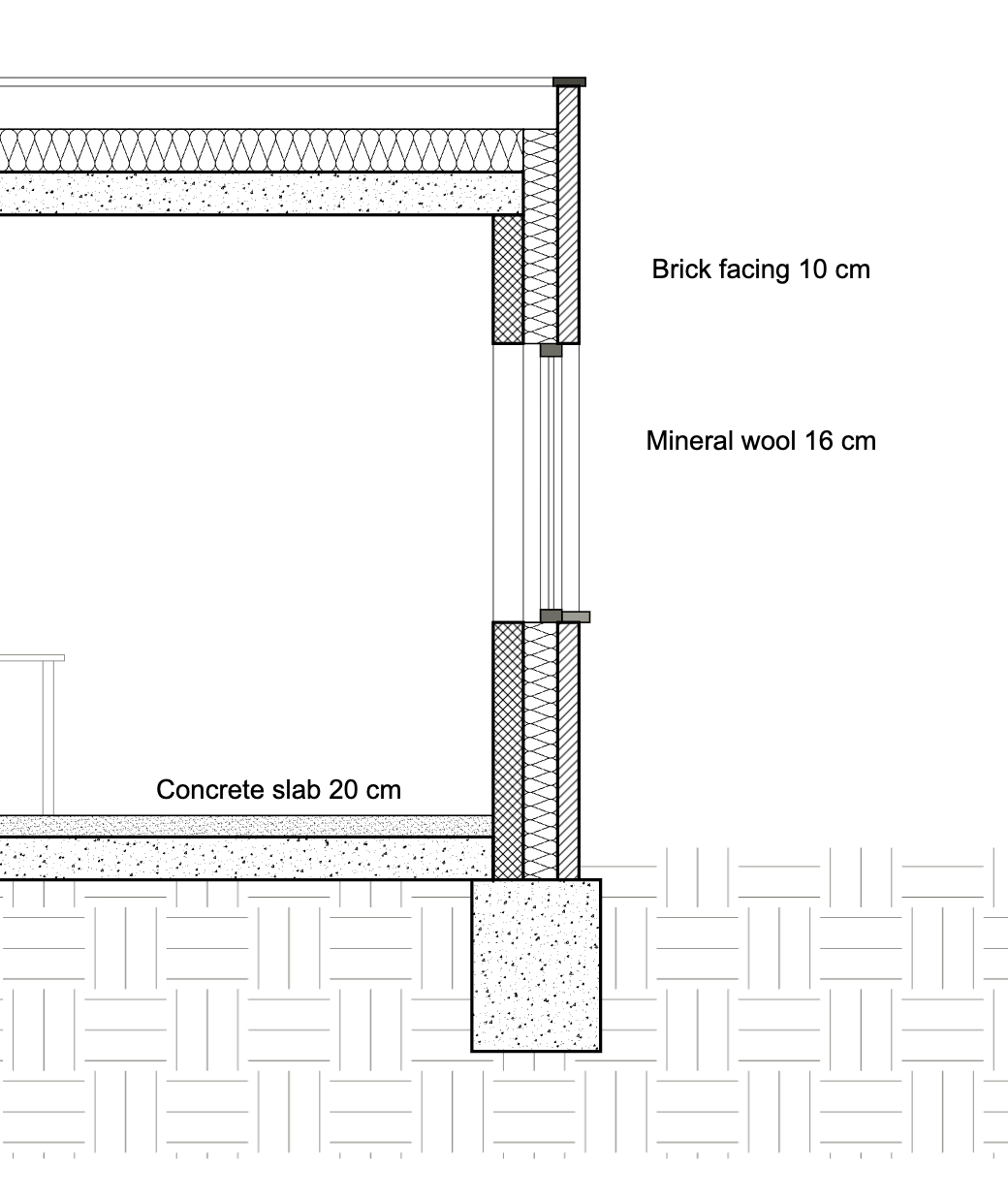

خط قطع الأرض الطبيعية NONE

يمدّ Type Scale الشرطات والفراغات والنقاط في نوع خط الكائن أو يضيّقها، من 0.01 إلى 100: القيمة 2 تجعلها أطول بمرتين. استخدمه عندما يبدو الخط المتقطع مزدحمًا جدًا أو متباعدًا جدًا بمقياس الرسم. وفي ملف DXF هو مقياس نوع الخط للكيان (linetype scale).

يحدد Line Color وTransparency (0 % معتم، و100 % غير مرئي) كيفية طباعة الخط. اللون الرمادي، أو شفافية خفيفة، يدفع الكائن إلى الخلفية دون تغيير سماكته. وعند تحديد ByLayer، يأخذ ملف DXF لون الطبقة؛ بينما يحتفظ SVG وPDF بلون الكائن.

حيث يتداخل كائنان في الرسم، يحدد Draw Order (ضمن Cut Line Settings) أيهما يُرسم فوق الآخر: الرقم الأعلى يُرسم لاحقًا، في الأعلى. ويسري ذلك على كل عمليات التصدير. وتُرسم الظلال دائمًا فوق التعبئات.

• العناصر المقطوعة الرئيسية — الهيكل الإنشائي، والجدران، والبلاطات: خطوط قطع BOLD أو HEAVY.
• العناصر المقطوعة الثانوية — التكسيات، والعزل، والإطارات: THIN أو MEDIUM.
• العناصر المُسقَطة: HAIRLINE، أو THIN لما هو أهم خلف القطع.
• السياق — الأرض الطبيعية في الخلفية، والمباني المجاورة، والأثاث: HAIRLINE باللون الرمادي، أو نوع خط متقطع.
• افحص النتيجة مطبوعة بمقياس الرسم: فالتسلسل المقروء على الشاشة قد يتداخل على الورق.

تضم أداة Line Styles في أسفل اليمين (وهي متاحة أيضًا في القائمة) أنواع الخطوط وسماكاتها القياسية، الموجودة دائمًا، وتلك الخاصة بالمشروع. وكل قائمة Line Type وLine Weight في التطبيق تعرض ما يخص المشروع تحت Custom.

1. 01

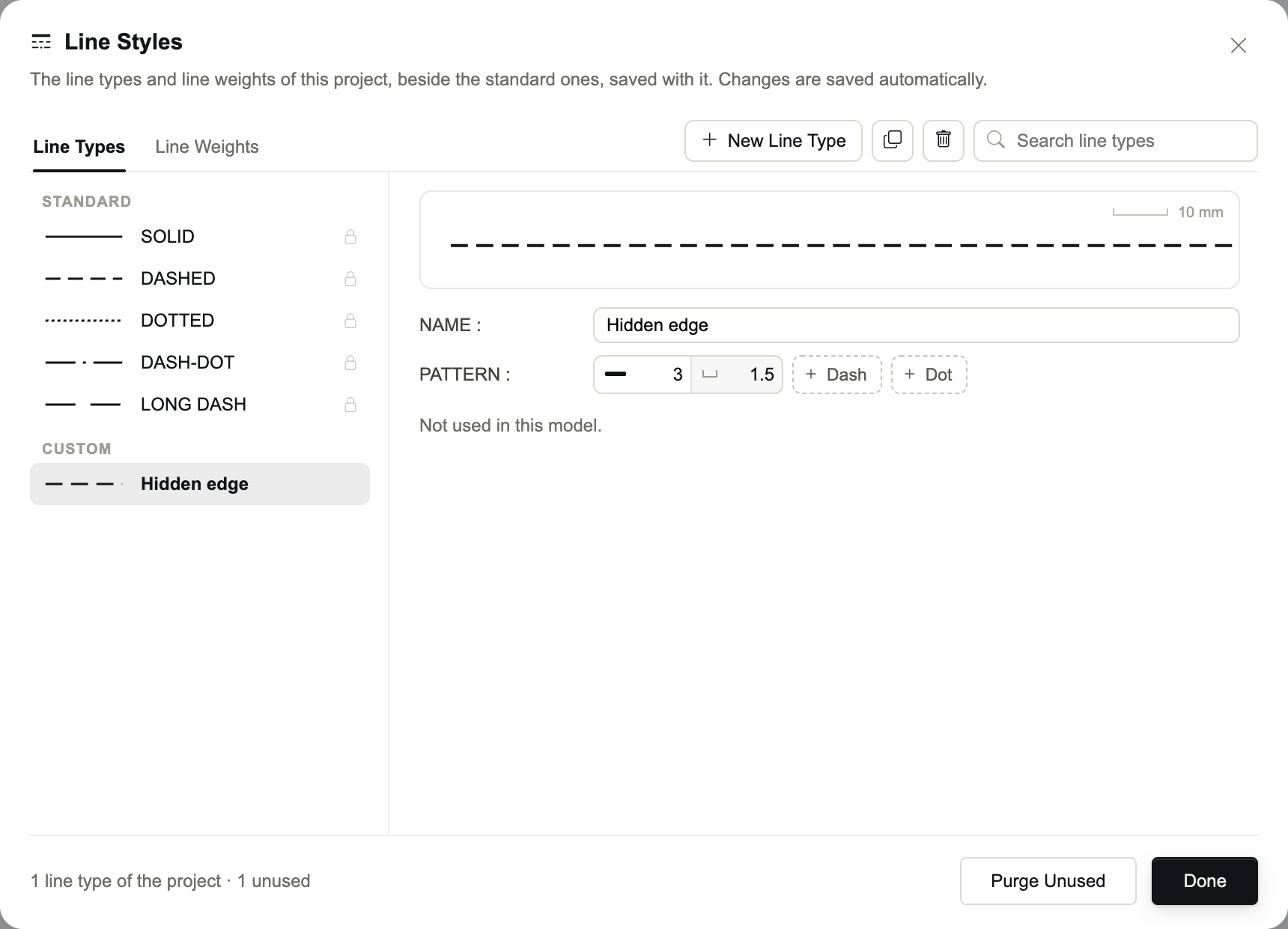

   أنشئ نوع خط

   في Line Types، انقر على New Line Type، ثم سمِّه. نمطه صف من القطع، كل قطعة شرطة أو نقطة يليها فراغها: يضيف + Dash و+ Dot قطعة، ويزيل × قطعة، حتى ست قطع.

2. 02

   اضبط أطواله

   الأطوال بالمليمتر على الورقة المطبوعة، من 0.05 إلى 1000: الشرطة التي طولها 3 مم تُطبع بطول 3 مم أيًّا كان مقياس الرسم. اكتب طولًا واضغط Enter؛ ويغيّره ↑ و↓ بمقدار 0.5 مم (مع Shift: 5 مم).

3. 03

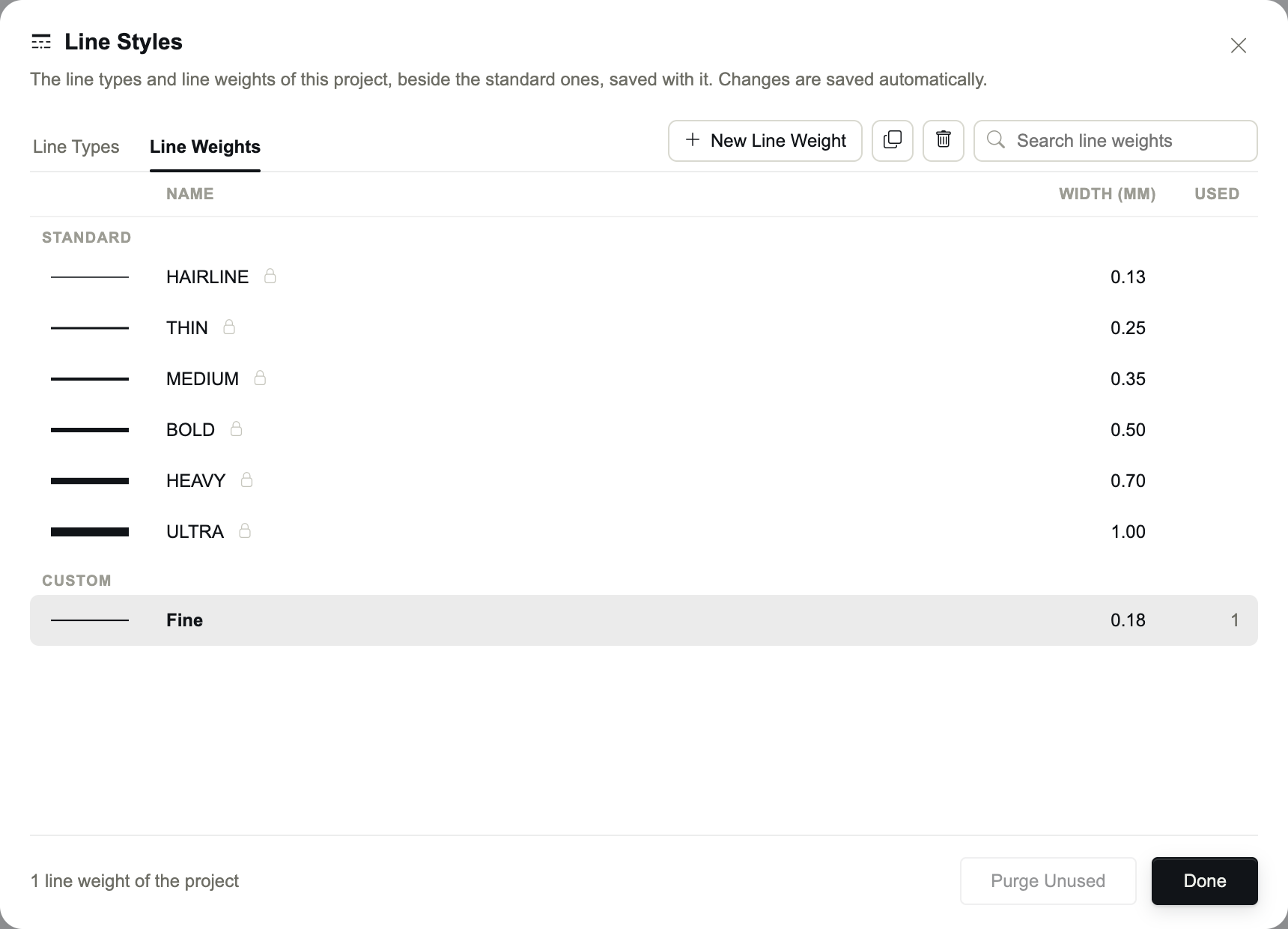

   أو سماكة خط

   في Line Weights، انقر على New Line Weight، وسمِّها واضبط عرضها، من 0.05 إلى 2.11 مم.

• تُطبَّق التغييرات فورًا على كل خط مرسوم بالنمط.
• يبدأ Duplicate نمطًا جديدًا من النمط المحدد، بما في ذلك الأنماط القياسية.
• حذف نمط يعيد ما كان يستخدمه إلى القيمة الافتراضية للإعداد. ويحذف Purge Unused أنماط المشروع التي لا يستخدمها شيء في النموذج.
• في ملف DXF، يُكتب نوع الخط المخصص باسمه، بشرطاته ونقاطه، فيظهر في برنامج CAD لديك كما هو.
• لا يمكن أن يحتوي اسم نوع الخط على < > / \ " : ; ? * | , = ` ' ولا أن يكون اسم نوع قياسي.
