Tonen en verbergen, in alle weergaven of in één

Een verborgen object wordt helemaal niet getekend in de weergave: geen lijn, geen vulling, het verbergt niets en werpt geen schaduw. Het oog van een rij werkt op de rij en op alles wat erin zit.

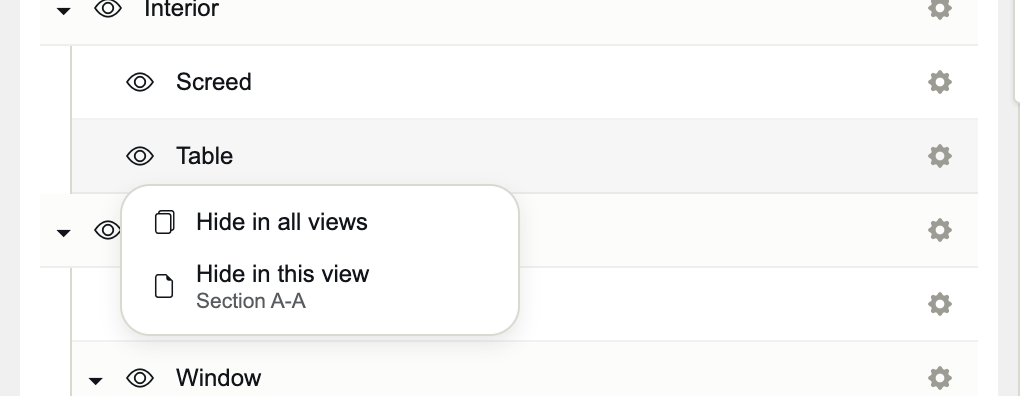

Hide / Show in all views

De toestand van het object in elke weergave. Wist ook de keuzes die weergaven zelf hebben gemaakt, zoals het menu waarschuwt.

Hide / Show in this view

Een keuze alleen voor de actieve weergave, waarvan de naam eronder staat: een meubel dat in de plattegrond getoond en in de doorsneden verborgen wordt.

As in the model

Vergeet elke keuze en volgt opnieuw het 3D-model. Aangeboden wanneer het model iets onder de rij verbergt.

Zonder actieve weergave werkt het oog meteen in alle weergaven. Een stipje op een oog betekent dat de actieve weergave anders beslist dan alle weergaven; de tooltip van het oog zegt hoe.

Wat SketchUp of Blender niet weergeeft — een verborgen groep, een uitgeschakelde tag, een collectie die met haar oog verborgen is — is standaard ook in Occlusia verborgen. De naam wordt grijs en cursief weergegeven, en de tooltip eindigt op “hidden in the model”. Het oog kan het toch tonen, in alle weergaven of in één; As in the model geeft het terug aan het model.

• SECTIONS: het oog toont of verbergt de markering van de doorsnede in de andere weergaven, in alle weergaven tegelijk. Het eigen oog van de huidige weergave is vergrendeld.
• ANNOTATIONS: het oog toont of verbergt de notitie in elke weergave.
• SPOT ELEV.: hetzelfde menu als bij objecten. In een plattegrond worden peilmaten nooit getekend en zijn hun ogen gesloten.

Klik op het oog van een geselecteerde rij en de keuze geldt voor elke geselecteerde rij.
